插板閥是一種廣泛應用于冶金、礦山、電力、化工、建材、造紙、食品、環保等行業的工業閥門,主要用于粉料、顆粒、漿料等介質的全開/全關控制,不具備節流調節功能。根據驅動方式、結構形式、密封類型和適用工況的不同,插板閥可分為手動、氣動、電動、電液動等多種類型,也可按形狀分為方形、圓形、斜插式等。
一、插板閥的主要類型與特點
手動插板閥
通過手輪驅動絲桿實現閘板啟閉
結構簡單、成本低、適用于低頻操作或無氣/電源場合
工作溫度:-30℃ ~ 650℃,壓力可達 PN1.6MPa
常見型號:PZ73X/H/Y-10、Z73H-16C
氣動插板閥
以壓縮空氣(0.4~0.6MPa)為動力,啟閉迅速
適用于頻繁操作、粉塵多、潤滑條件差的環境
支持硬/軟密封,通徑范圍 DN50~DN1000,溫度可達 -30℃ ~ 600℃
電動插板閥
由電動執行器驅動,可遠程控制,部分新型號集成紅外測距,實現開度反饋
公稱壓力:1.0~1.6MPa,溫度范圍:-29℃ ~ 300℃(高溫型可達 1200℃)
適用于自動化系統集成
電液動插板閥
結合液壓與電控,輸出力大,適用于大口徑、高壓工況
支持雙向控制,通徑可達 1000×1000,適用于灰渣、煤漿等介質
斜插式插板閥
閥板傾斜安裝,有效防止積煤、堵料
適用于煤倉、灰渣等易堵塞介質,通徑 DN100~DN600

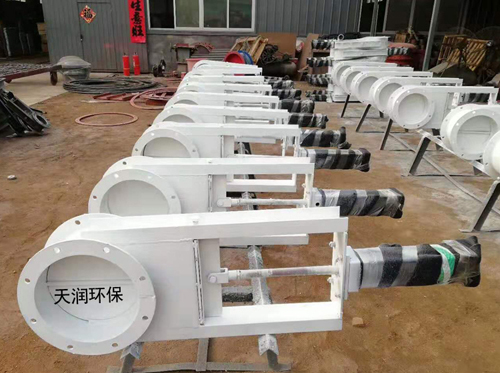

圓形/方形插板閥
圓形:適合與管道法蘭直接對接,流阻小
方形:常用于卸料口、料倉底部,規格可達 1200×1200
二、選型關鍵因素
介質特性
粉料、顆粒、漿液、含纖維介質(如紙漿、煤泥)需選擇刀刃形閘板,具備剪切和自清潔功能
高溫介質(>400℃)應選用高溫插板閥,材質為 310S 或 2520 耐熱鋼,工作溫度可達 1200℃
工作壓力與溫度
軟密封(橡膠/PTFE):溫度 ≤180℃,壓力 ≤1.0MPa
硬密封(不銹鋼+硬質合金):溫度可達 650℃~1200℃,壓力可達 2.5MPa
驅動方式選擇
低頻、小口徑、無動力源 → 手動
頻繁啟閉、自動化系統 → 氣動或電動
大口徑、高壓、高可靠性 → 電液動
安裝環境與空間
空間受限 → 選擇超短結構或對夾式連接
垂直/水平安裝均可,但斜插式需按設計角度安裝以防積料
密封要求
要求零泄漏 → 選雙密封或浮動密封設計
防腐 → 選不銹鋼閥體+PTFE密封
三、安裝與使用注意事項
安裝前
檢查閥腔和密封面是否清潔,無砂粒、焊渣等雜物
核對型號、通徑、介質流向與系統一致
安裝時
螺栓均勻擰緊,避免偏載
預留驅動裝置操作和維護空間
氣動/電動閥按線路圖接線,氣源壓力穩定在 0.4~0.6MPa
運行維護
定期檢查傳動部件,加注潤滑油
密封面磨損后可研磨修復,軟密封件可更換
長期停用時,接口應封堵,防止異物進入
常見故障處理
泄漏:檢查填料壓緊度或更換密封圈
卡澀:清理異物,檢查絲桿/導軌潤滑
電機過熱(電動型):可能因帶壓?jiǎn)㈤]導致力矩超限,建議先泄壓再操作
四、推薦應用場景
冶金/電廠:灰渣漿、煤粉輸送 → 高溫插板閥 或 氣動插板閥
化工/制藥:高純度或腐蝕性介質 → 不銹鋼+PTFE軟密封電動插板閥
食品/糖漿:衛生級要求 → 全通徑、易清洗的刀型插板閥
除塵系統:頻繁啟閉、防泄漏 → 敞開式插板閥 或 氣動雙閘板閥
