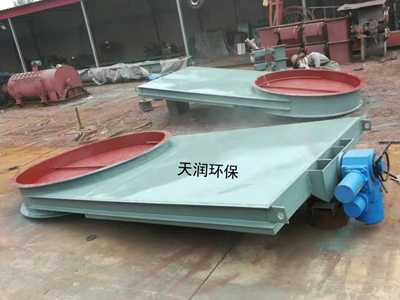

電動插板閥選型核心參數與避坑指南
一、核心選型參數解析
1. 公稱通徑（DN）匹配性
-圓形閥門：DN50-DN500，需根據管道流量公式( Q = A cdot v)（( A)為截面積，( v)為流速）計算通徑，確保流速在合理范圍（通常液體≤3m/s，氣體≤20m/s）。
-方形閥門：200×200-1200×1200，適用于矩形風道或特殊工況，需校核等效直徑(D_e = 1.3 times(a cdotb)^{0.625}/(a+b)^{0.25} )（( a,b )為邊長）以匹配流量。
- 避坑：通徑過小導致壓降超標，過大則增加成本與占地面積。
公稱壓力（PN）與工況適配
- 標準壓力等級：1.0-1.6MPa，需滿足系統工作壓力的1.5倍安全系數。
-高溫工況：溫度超200℃時，需選用耐壓增強型閥門（如PN2.5MPa），因材料蠕變會導致實際耐壓下降。
- 避坑：某鋼鐵廠因未考慮高溫蠕變，選用PN1.6MPa閥門在350℃工況下發生殼體破裂。
3. 密封材質與介質腐蝕性
-硬密封：優先選用2Cr13不銹鋼或HRC58-62合金鋼，適用于強腐蝕性介質（如酸堿、鹽霧）或高溫工況，耐磨性優于軟密封。
- 軟密封：丁腈橡膠（NBR）或聚四氟乙烯（PTFE）適用于常溫清水、空氣等非腐蝕性介質，密封等級可達ANSI Class VI。
-避坑：某化工企業選用軟密封閥門處理鹽酸介質，3個月內閥座腐蝕泄漏，直接損失超50萬元。
4.驅動方式與安全規范
- 防爆區域：須配置隔爆電機（Ex d IIB T4），并配套安全柵、接地裝置，電機功率需滿足閥門啟閉力矩的1.2倍。
1. 安全閥整定壓力超標導致泄漏
-問題：某化工企業電動插板閥后安全閥整定壓力設定為系統設計壓力的105%，超壓時未及時泄放，導致閥體法蘭泄漏。
- 規范要求：根據GB/T 12243-2021，安全閥整定壓力應≤系統設計壓力的95%，且回座壓力≥工作壓力的90%。
-解決方案：重新校核安全閥參數，更換彈簧并調整整定壓力至設計值的92%。
結晶介質選型失誤引發卡阻
- 問題：某鹽化工企業選用304不銹鋼閘板處理硫酸鈉結晶介質，運行1個月后閘板與閥座因結晶粘連無法啟閉。
- 規范要求：結晶介質需選用HRC58-62合金鋼閘板，表面鍍硬鉻處理，摩擦系數≤0.15。
- 解決方案：更換為Ni-Hard合金閘板，并增設蒸汽伴熱管路防止結晶。
3.驅動電機功率不足導致燒毀
-問題：某污水處理廠選用0.75kW電機驅動DN300閥門，因介質黏度過高導致啟閉力矩增大，電機頻繁過載燒毀。
-規范要求：電機功率需按 ( P = (T cdot n)/9550)計算（(T )為啟閉力矩，( n)為轉速），并預留20%余量。
-解決方案：更換為1.5kW防爆電機，并優化閥門流道降低壓降。
三、選型總結與建議
1. 數據驅動選型：建立工況參數表（介質、溫度、壓力、流量），通過CFD仿真驗證閥門流阻與密封性能。
2.供應商審核：要求提供第三方型式試驗報告（如GB/T13927、API 6D），重點核查密封等級與壽命測試數據。
3. 全生命周期成本：硬密封閥門初期成本高，但維護周期長（通常≥5年），軟密封閥門需每2年更換密封件，需綜合評估TCO（總擁有成本）。
通過嚴格匹配核心參數、規避典型設計缺陷，可顯著提升電動插板閥的運行可靠性與安全性，為企業降低非計劃停機風險與維護成本。
-避坑：某油田因未采用隔爆電機，閥門啟閉時產生電火花引發瓦斯爆炸，造成重大安全事故。
